DIELECTRIC
介質(zhì)
|
Polypropylene film
聚丙烯薄膜
|
|
ELECTRODES
電極
|
Aluminum foil as outer electrodes and vavuum evaporated metal layer as inner series electrode
鋁箔作外露極板，真空蒸鍍金屬作內(nèi)部串聯(lián)電極
|
|
COATING
包封
|
Epoxy resin coating
環(huán)氧樹脂封裝
|
|

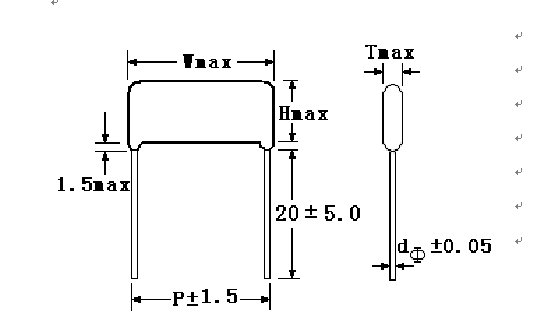

LEADS
導線
|
Radial leads of tinned wire
徑向鍍錫導線
|
|
REFERENCE STANDARD
引用標準
|
IEC 384-17； GB 14579-1993
|
|
CLIMATIC CATALOGUE
氣候類別
|
40/85/21
|
|
CAPACITANCE VERSUS
RATED VOLTAGE(UR)
靜電容量與額定誤差
|
0.001µF-0.10µF/1000VDC； 0.001µF-0.047µF/1600VDC;
0.001µF-0.022µF/2000VDC
|
|
CAPACITANCE TOLERANCE
靜電容量誤差
|
M=±20% K=±10% J=±5%
|
|
DISSIPATION FACTOR
(TANGENT OF LOSS)
散逸因素（損耗角正切）
|
≤0.10% （at 20℃, 1KHz）
|
|
VOLTAGE PROOF
耐電壓
|
2.0*UR Unit:VDC ( 1 minute at 20℃)
|
|
INSULATION RESISTANCE
絕緣電阻
|
C≤0.1μF；IR≥30000MΩ
C＞0.1μF；IR*C≥5000S(1minute at 20℃and RH≤65%)
|
|
ENDURANCE
耐久性
|
1000 hours with 125% of rated voltage at 85℃.After the test:
85℃條件下，125%之額定電壓1000小時，試驗完成后：
△C/C≤10%； △DF≤0.3%
IR≥50% of the specified value （標稱值） 。 (20℃ 1KHz)
|
